Zábradelní systém Balustrado; Statické posouzení upevňovacího pouzdra - TYP Y
Kód: 2201E003-001Detailní popis produktu
Zadání pro zpracování výpočtu:
01) Statické posouzení upevňovacího pouzdra - Typ Y; Slitina EN A6060 podle EN 573-3, složení T66 dle EN515 (ALMgSiO, 5F22 DIN 1 725T.1; Mechanické vlastnosti dle EN 755-2; Tolerance dle DIN 17615 T.3, DIN 1748 T.4;
02) kotvení upevňovacího pouzdra pomocí šroubu M12 (pevnost 8.8), okrajová vzdálenost 50mm; osová vzdálenost šroubů 200mm); Návrhové kotevní síly na šrouby je potřeba zpracovat ve variantách pro výšku zábradlí 1000 a 1200mm a varintách zatížení 0,5 a 1,0 kN/m (/viz. přiložená tabulka)
Poznámka:
a) Výška je rozměr nad horní hranou pouzdra;
b) Zatížení větrem není uvažováno;
|
|
Výška 1000mm; Zatížení Kat. A (0,5 kN/m) |
Výška 1000mm; Zatížení Kat. B (1,0 kN/m) |
Výška 1200mm; Zatížení Kat. A (0,5 kN/m) |
Výška 1200mm; Zatížení Kat. B (1,0 kN/m) |
|
Kotevní tahová síla na 1 kotvu (kN) |
|
|
|
|

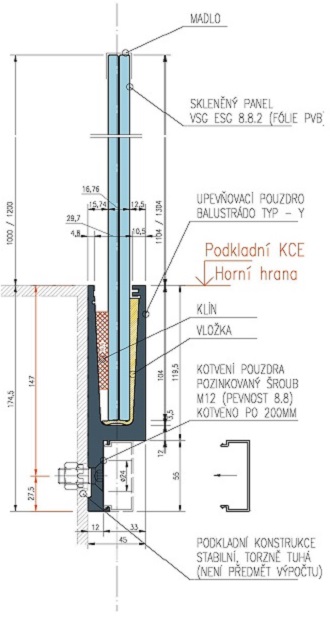

V případě, že v rámci prací bude nutné pomocí numerické simulace vyhodnotit minimální hodnotu úrovně horní hrany podkladní konstrukce, lze práce rozšířit o provedení analýzy v ceně 6.000 Kč bez DPH. Ve schématu je znázorněn posuzovaný rozměr s hodnotou 147mm.
Doplňkové parametry
| Kategorie: | 2201E003_Statické posouzení upevňovacího pouzdra Balustrado - TYP Y |
|---|---|
| Hmotnost: | 2 kg |
