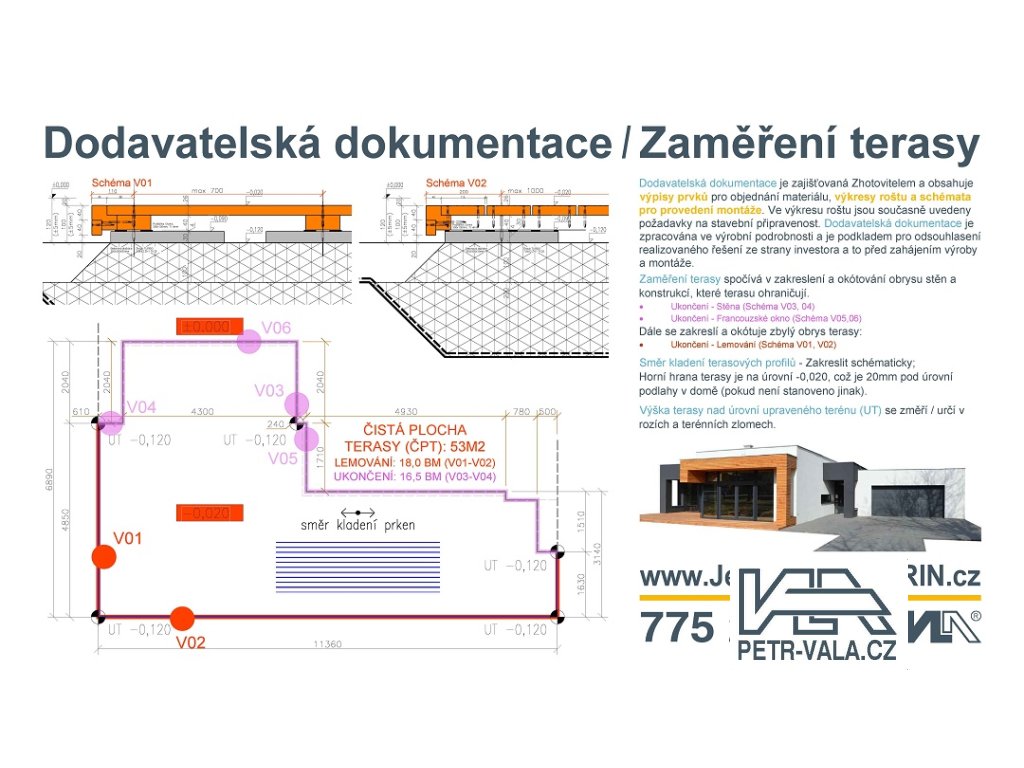

Dodavatelská dokumentace (Montážní dokumentace)
Kód: 06ZDD-TSJDR 06ZDD-TSDDR Zvolte variantuSouvisející produkty
![PETR VALA jesenicky modrin TERASOVY SYSTEM PWA SDW ZVP 250 22 12 21 1920x1080dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/943_petr-vala-jesenicky-modrin-terasovy-system-pwa-sdw-zvp-250-22-12-21-1920x1080dpi.jpg?63a5e87a
)
Jedná se o dřevěnou terasu s dvojitým dřevěným roštem (DDR), která je založena na zemních vrutech. Všechny dřevěné prvky jsou vyráběny z jesenického modřínu (Dále jen JMD).
![PETR VALA jesenicky modrin MONTAZ PWA SDW ZVP 250 001 22 12 21 1080x600dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/940_petr-vala-jesenicky-modrin-montaz-pwa-sdw-zvp-250-001-22-12-21-1080x600dpi.jpg?63a98463
)
Jedná se o terasu s dvojitým dřevěným roštem (DDR), která je založena na zemních vrutech. Všechny dřevěné prvky jsou vyráběny z jesenického modřínu (Dále jen JMD).
![PETR VALA jesenicky modrin D+M DDR LEM A01 R000 22 12 21 1080x600dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/946_petr-vala-jesenicky-modrin-d-m-ddr-lem-a01-r000-22-12-21-1080x600dpi.jpg?63a9853a
)
Ukončení terasy lemováním, které tvoří rohový profil (RPA-R2) o rozměru 66x66mm a terasový profil (TPA-R2) o rozměru 26x115mm. Upevnění profilů je pomocí nerezových vrutů pro...
![PETR VALA jesenickyMODRIN 06YPL TPATS 026115 SCHEMA AB 23 02 19 1080x0675dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/175_petr-vala-jesenickymodrin-06ypl-tpats-026115-schema-ab-23-02-19-1080x0675dpi.jpg?640d8407
)
Terasový profil s jemným rýhováním a bočními drážkami pro možnost upevnění profilu pomocí nerezové terasové spony. Profil lze vyrobit v šířce 90, 115 a 140mm.
![PETR VALA jesenickyMODRIN 06YPL TPAR2 026115 SCHEMA AB 23 02 19 1080x0675dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/955_petr-vala-jesenickymodrin-06ypl-tpar2-026115-schema-ab-23-02-19-1080x0675dpi.jpg?640d856a
)
Terasový profil s jemným rýhováním a hranou opatřenou rádiusem R2. Upevnění přímé pomocí nerezových vrutů pro tvrdá dřeva. Profil lze vyrobit v šířce 90, 115 a 140mm.
![PETR VALA jesenickyMODRIN 06YPL RPAR2 066066 SCHEMA AB 23 02 19 1080x0675dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/121_petr-vala-jesenickymodrin-06ypl-rpar2-066066-schema-ab-23-02-19-1080x0675dpi.jpg?640b3740
)
Rohový profil se používá ve fasádách pro lemování nároží, ostění a nadpraží. U teras lze rohový profil použít k lemování hrany. Poznámka: Pod obkladem s otevřenou spárou...
![PETR VALA jesenickyMODRIN PL NTS01 SCHEMA 21 11 17 terasova spona 1080x800dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/100_petr-vala-jesenickymodrin-pl-nts01-schema-21-11-17-terasova-spona-1080x800dpi.jpg?61dee28b
)
Ceny jsou uváděny včetně DPH Při montáži terasových profilů je možné použít skryté upevnění prken pomocí nerezové terasové spony, která se vkládá do bočních drážek a kotví se...
![PETR VALA jesenicky modrin ZEMNI VRUT 0700 51103 22 12 26 768x768dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/949_petr-vala-jesenicky-modrin-zemni-vrut-0700-51103-22-12-26-768x768dpi.jpg?63a9b93f
)
Zemní vrut o délce 700mm je určen pro zakládání terasových systémů a ostatních zahradních staveb.
![PETR VALA jesenicky modrin VIKO 70 01 51401 22 12 26 1024x768dpi](https://cdn.myshoptet.com/usr/www.petr-vala.cz/user/shop/detail/952_petr-vala-jesenicky-modrin-viko-70-01-51401-22-12-26-1024x768dpi.jpg?63a9be48
)
Víko na zemní vrut slouží jako upevňovací prvek dřevěných latí konstrukce roštu.
Detailní popis produktu
Terasový systém s jednoduchou konstrukcí roštu
Jedná se o dřevěnou terasu s jednoduchým dřevěným roštem (JDR). Všechny dřevěné prvky jsou vyráběny z jesenického modřínu (Dále jen JMD). Terasové prkna (profil TPA 26x115mm; JMD) jsou kladeny na konstrukci roštu, kterou tvoří podkladní profily (Lať LTA 65x40mm; JMD; Osová vzdálenost do 500mm). Dřevěné prvky jsou opatřeny dvouvrstvým olejovým nátěrovým systémem se včelím voskem.
Krajní prkna jsou upevněny z vrchu terasovými vruty 5x60mm; Ostatní prkna jsou upevňovány terasovými sponami vč. univerzálních vrutů 4x40 PH; Vše nerez A2
Profily roštu jsou uloženy na výškově srovnaný podklad bez použití výškově stavitelných podložek. Dřevěné profily jsou od podkladu odděleny gumovou podložkou a současně jsou k podkladu kotveny turbo šrouby. Horní hrana podkladu (dlaždice - základové patky - zpevněná plocha) musí být vyrovnána do předepsané (požadované) úrovně s max. odchylkou ±5mm.
Pokládka terasy je prováděna na štěrkový polštář s lokálně uloženými betonovými dlaždicemi (Plovoucí pokládka). Šterkový polštář o tloušťce 300mm je prováděn ve dvou hutněných vrstvách (hutnění 2Kg/cm2). Betonové dlaždice (Rozměr 300x300x30mm) jsou kladeny v maximálních osových vzdálenostech 500 / 900mm.
Terasový systém s dvojitou konstrukcí roštu
Jedná se o dřevěnou terasu s dvojitým dřevěným roštem (DDR), která je založena na zemních vrutech. Všechny dřevěné prvky jsou vyráběny z jesenického modřínu (Dále jen JMD).
Terasové prkna (profil TPA 26x115mm) jsou kladena na konstrukci roštu, kterou tvoří podkladní profily (Lať 40x90mm; Osová vzdálenost do 675mm). Podkladní profily se osazují na roznášecí profily (Lať 2x40x90mm; Osová vzdálenost do 900mm). Dřevěné prvky jsou opatřeny dvouvrstvým olejovým nátěrovým systémem na ředidlové bázi).
Krajní prkna jsou upevněny z vrchu terasovými vruty 5x60mm; Ostatní prkna jsou upevňovány terasovými sponami vč. univerzálních vrutů 4x40 PH; Vše nerez A2.
Profily roštu jsou založeny pomocí zemních vrutů o délce 700mm s použitím víčka.
Doporučujeme podklad terasy ve vzdálenosti 500mm od terasy zpevnit štěrkovým podsypem o tloušťce 50-100mm. před provedením podsypu je třeba sejmout ornici a kamenivo separovat pomocí geotextílie.
